导语：芯片产业正在面对一个并不新鲜、但越来越尖锐的问题：先进制程仍在继续推进，但单纯依靠晶体管缩小来提升算力，已经越来越贵，也越来越难。
AI大模型、云计算和高性能计算并没有因此放慢脚步。
相反，它们对带宽、延迟、功耗和集成密度的要求，还在快速提高。
这使先进封装从过去的后道配套环节，逐渐变成决定芯片性能上限的关键工艺。
尤其是CoWoS这类晶圆级异构集成技术，把计算芯片和高带宽内存放在同一个中介层上，通过更短的互连距离获得更高的数据吞吐能力。
它不再只是“把芯片封起来”，而是在重新定义芯片系统的组织方式。
先进封装的机会也由此变得清晰：
AI算力需求拉动产能扩张，供需偏紧预计至少延续到2027年；台积电凭借前道制程与中道封装的协同，继续占据高端市场的核心位置；OSAT厂商在后段组装、测试和规模化交付中获得新的角色；云服务巨头则开始绕过传统采购链条，直接参与底层硬件的定制。
但这并不是一个轻资产、快迭代的赛道。
设备、材料、良率、散热、资本开支和地缘因素，正在共同决定先进封装行业的边界。
硅光子、玻璃基板、Chiplet标准提供了新的突围窗口，也把竞争从单点技术拉向更复杂的产业系统。
先进封装的真正问题，不只是“谁能扩产”，而是谁能在高成本、高壁垒和高不确定性中，把技术能力变成可持续的制造能力。

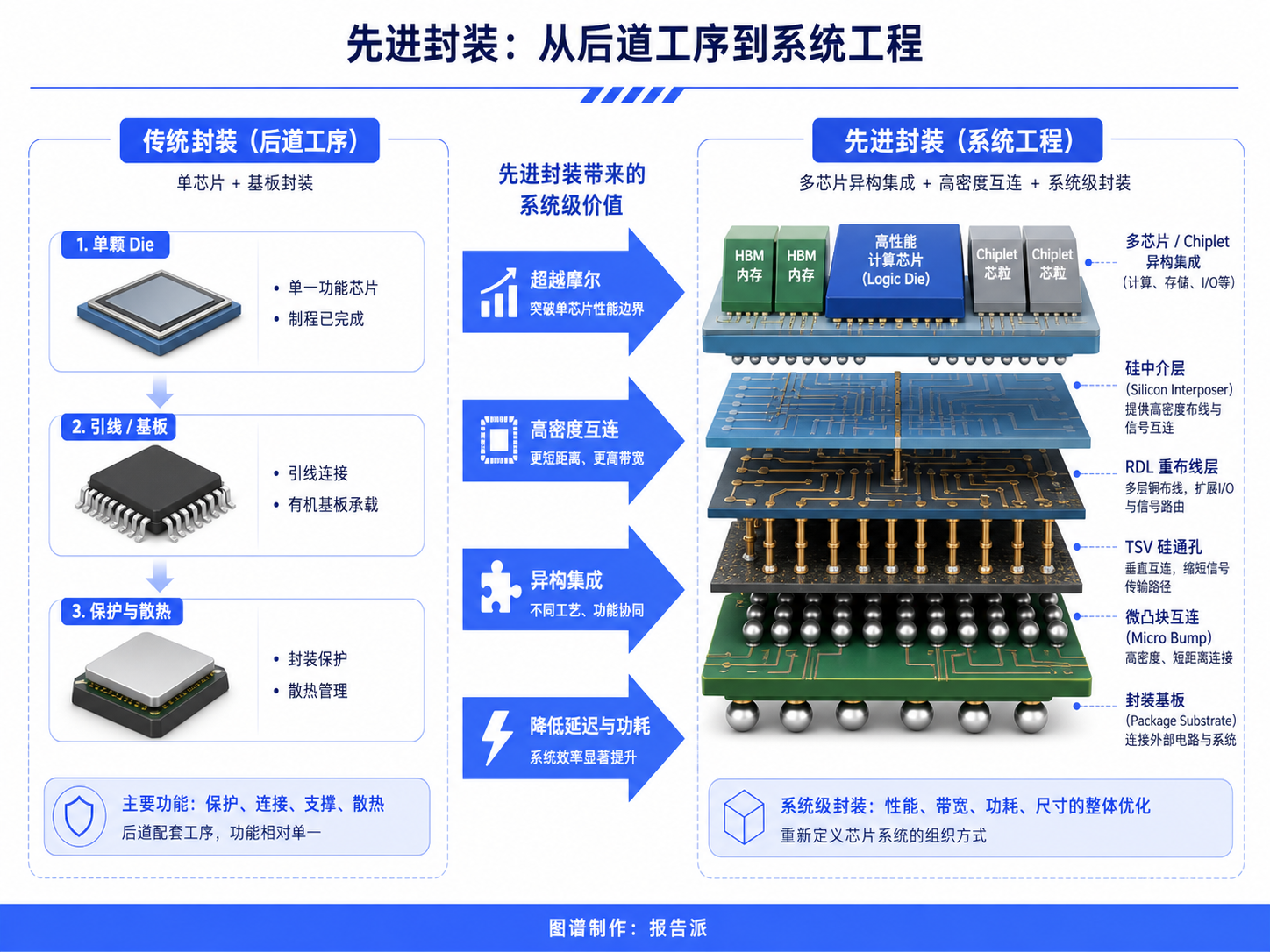

封装正在变成系统工程
先进封装的本质，是在制程微缩红利放缓之后，用更高密度的互连和更复杂的集成方式，继续提升芯片系统性能。
传统封装更强调保护芯片、连接外部电路和散热管理。
它主要承担“芯片完成之后”的后道功能。
先进封装则不同。
它把多个芯片、存储器、硅中介层、重布线层、基板等部件，在晶圆级或接近晶圆级的工艺中组合起来，使不同功能模块能够像一个整体系统一样工作。
这也是它被称为“超越摩尔”的原因。
当单颗芯片越来越接近光刻机视场、成本和良率的边界，把多个芯粒组合成一个高性能系统，成为更现实的选择。
CoWoS是其中最具代表性的技术路径之一。
它通过硅通孔、微凸块和中介层，把高性能计算核心与HBM高带宽内存进行并排或堆叠集成。
芯片之间的电学互连距离被压缩到毫米级，数据传输带宽提升，延迟和功耗下降。
对AI大模型来说，这种能力并非锦上添花。
大模型训练和推理需要持续搬运海量数据。计算核心再强，如果内存带宽跟不上，系统性能就会被“喂不饱”。
先进封装解决的正是计算与存储之间的瓶颈。
从这个意义上看，先进封装已经不只是半导体制造链条中的一道工序，而是AI算力基础设施的一部分。
封装曾经是半导体产业链中相对靠后的环节。
在很长一段时间里，芯片性能提升主要来自前道制程。晶体管尺寸不断缩小，单位面积集成更多晶体管，芯片自然获得更高性能和更低功耗。
封装更多承担保护、支撑、连接和散热功能。
但当先进制程进入更高成本区间后，行业开始重新评估性能提升的路径。
单体芯片继续变大，会遇到光刻机视场限制、良率下降和成本上升。
与此同时，AI和HPC芯片需要把逻辑计算、缓存、HBM、I/O等模块更紧密地集成在一起。
这推动产业从单芯片思维转向多芯片系统思维。
Chiplet成为重要方向。
不同功能模块可以分别采用适合自己的制程制造，再通过先进封装组合起来。
高性能逻辑芯片可以使用先进制程，I/O芯片或部分辅助模块可以使用成熟制程。这样既能控制成本，也能提高设计灵活性。
在这一过程中，封装不再只是芯片制造之后的“收尾工作”。
它开始参与决定系统性能、成本结构和产品迭代节奏。
CoWoS的兴起，就是这一转变的标志。
CoWoS只是起点

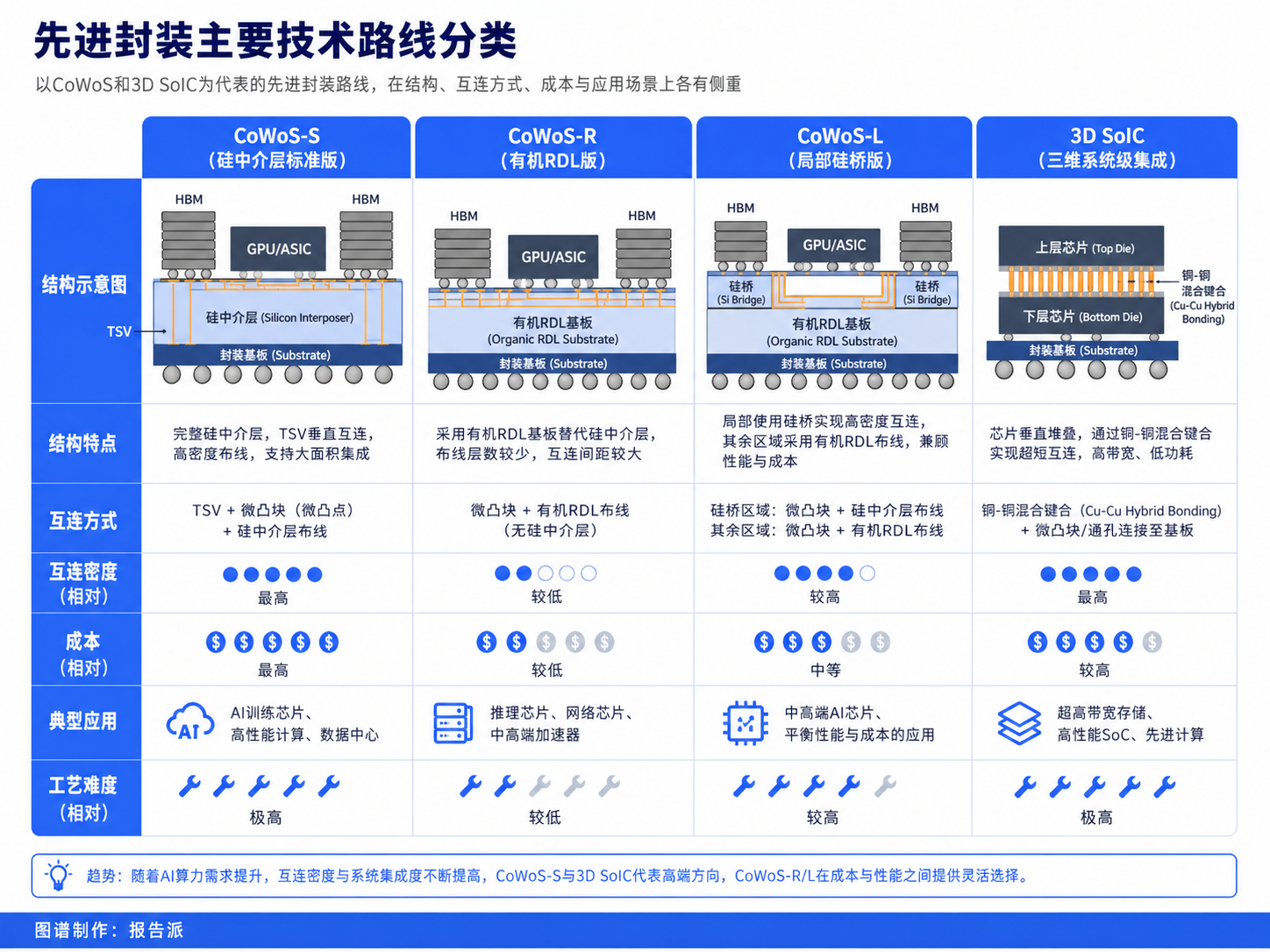

先进封装不是单一技术，而是一组围绕高密度互连、异构集成和三维集成展开的工艺体系。
在当前高性能计算和AI芯片领域，CoWoS、RDL封装、硅桥方案以及3D混合键合，是最受关注的几类方向。
CoWoS-S：高端AI芯片的主流选择
CoWoS-S采用单体硅中介层，通过TSV硅通孔和微凸块实现芯片之间的高密度连接。
它的典型特征是线宽线距可以做到Sub-1.0μm，微凸块间距通常在40μm至55μm之间。
这一路径适合对互连密度、带宽和信号完整性要求极高的场景。
NVIDIA H100、AMD MI300等高端AI与HPC芯片，正是这类技术的典型应用。
但它的成本也高。
硅中介层面积大、工艺复杂、良率控制难度高，对制造能力和资本投入要求很高。
这也是台积电在该领域能维持强势地位的重要原因。
CoWoS-R：成本与性能之间的折中
CoWoS-R使用有机聚合物RDL基板，通过重布线铜线路和微凸块实现连接。
它的互连密度低于硅中介层方案，关键凸块间距一般大于55μm，典型线宽线距在2.0μm至5.0μm。
这类方案的优势在于成本相对可控，适合部分5G高阶射频、中低阶网络ASIC等应用。
它不追求最极致的性能，而是在性能、成本和量产可行性之间做平衡。
CoWoS-L：局部硅桥带来的新折中
CoWoS-L采用有机RDL加局部硅互连桥的方式。
它不像CoWoS-S那样使用完整硅中介层，而是在关键互连区域引入局部硅桥，从而在局部实现Sub-1.0μm级别的高密度布线。
这种方案试图解决一个现实问题：高性能芯片需要硅级互连能力，但并不一定每一处都需要完整硅中介层。
NVIDIA Blackwell B200被视为这一技术方向的重要应用案例。
CoWoS-L的价值在于，它可能降低大面积硅中介层带来的成本与良率压力，同时保留关键区域的高性能连接能力。
